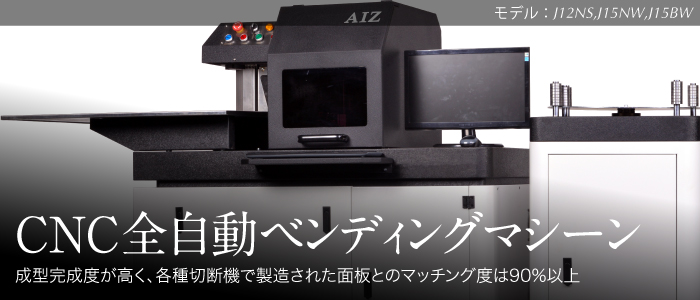

CNC全自動ベンディングマシーンシリーズ

CNC全自動ベンディングマシーン

シリーズに共通する性能及び特徴

・成型完成度が高く、各種切断機で製造された面板とのマッチング度は90%以上。

・溝削の深度を正確にコントロールできるNC軸を採用し、異なる板材との厚みの溝削りの要求に応えられます。

・折り曲げの弧度を完璧にコントロール。長年にわたって研究開発されたコントロールシステムで、異なる材料に対して柔軟性のあるコントロールを完璧に実現することができました。

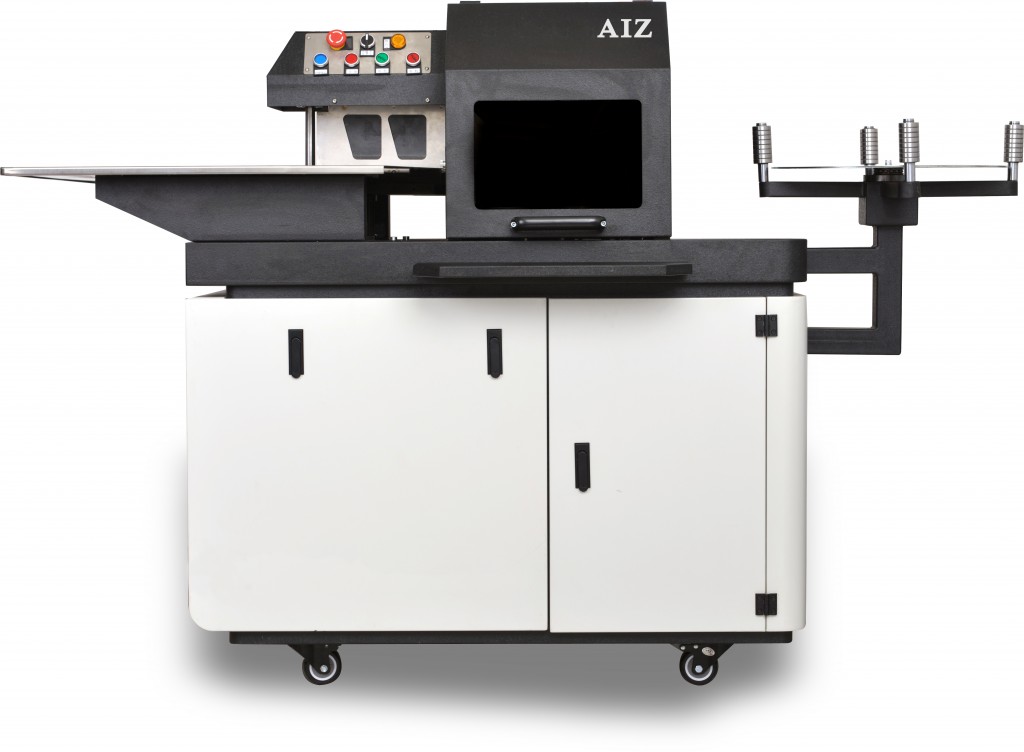

J12NS 単刃エッジ研磨機モデル CNC全自動ベンディングマシーン

j12ns

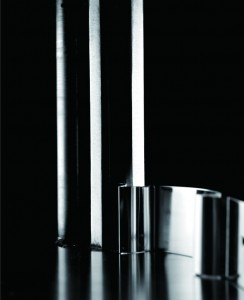

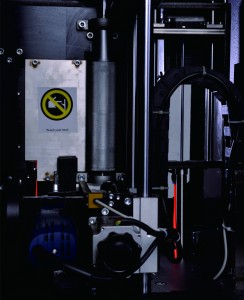

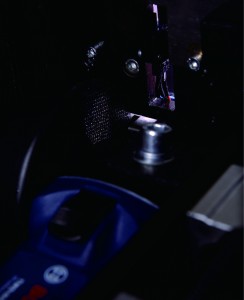

11 12 13

性能及び特徴

固定式単刃は同一モーターによって動作すると同時に回転し折り曲げます。

速度が速く、設備コストが低く、製造技術が発達している現在のマーケットにおいて、ほとんどのベンディングマシーンはこの方式を採用しています。

高級LED文字、ステンレス文字、パンチ文字、レンジ文字のエッジ製造に最も適している高性能加工設備です。

・ハイズピード、高精度で送り板の長さを検測するクローズドループシステムを内蔵。加工完成品を元データとの誤差は0.1mm以下。同一データによる繰り返し製作の一貫性を保つことができます。

技術数値
溝削方式 エッジ研磨・溝削
曲げ刃タイプ 単刃式
外形寸法(mm) L1500×W80×H1300
板材幅(mm) 15〜60、60〜100、100〜120
板厚(mm) 0.4〜1.2ステンレス、0.4〜1.0ステンレス、0.4〜0.8ステンレス
 精度 0.01mm
 ファイル形式 PLT
 電力 AC220V 50Hz 2.0kw
 総重量 420kg



J15NW 両刃エッジ研磨機モデル CNC全自動ベンディングマシーン

j15bw

11 12 13

性能及び特徴

J15NW高性能型全自動ベンディングマシーンは精密な機械構造をベースに、高精度のエンコーダによって送り材料の長さを保証します。

高い強度の両刃の設計とサーボモータ及び、長年に渡る文字曲げ設備の開発の経験によって、加工品の成形精度を保証します。

radian、小角度の文字加工に適合し複雑な図形も完璧に製作することができます。

高級LED文字、ステンレス文字、パンチ文字、レンジ文字のエッジ製作に最も適した高性能型加工設備です。

・両刃交換式ベンディングモデルを採用し曲げ力が大幅に向上し、曲げる時に発生する傷が大幅に減少。各種複雑な図形を正確に曲げることができ複雑な形状や変化に富んだ文字にも容易に対応することができます。

・ハイズピード、高精度で送り板の長さを検測するクローズドループシステムを内蔵。加工完成品を元データとの誤差は0.1mm以下。同一データによる繰り返し製作の一貫性を保つことができます。

技術数値
溝削方式 エッジ研磨・溝削
曲げ刃タイプ 両刃式
外形寸法(mm) L1800×W950×H1400
板材幅(mm) 15〜60、60〜100、100〜150
板厚(mm) 0.4〜1.2ステンレス、0.4〜1.0ステンレス、0.4〜0.8ステンレス
最小U字曲げ Φ6
 精度 0.01mm
 ファイル形式 PLT
 電力 AC220V 50Hz 2.0kw
 総重量 420kg

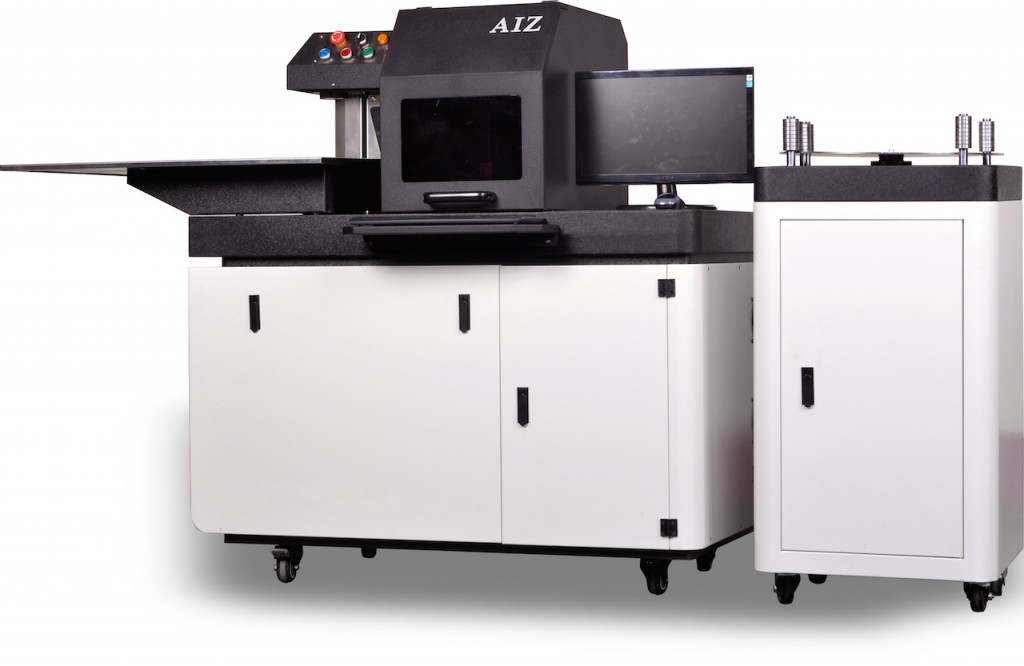

J15BW 両刃削刃モデル CNC全自動ベンディングマシーン

j15bw

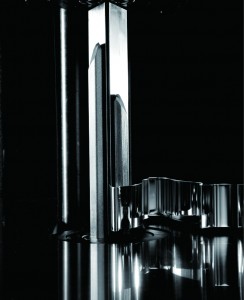

14 15 16

性能及び特徴

J15BW高性能型ベンディングマシーンはA15NW型機をベースにして削刃で溝を削る方式を採用し、刃具はドイツ製硬質合金刃採用し強度が高く損耗が低く、両面刃8本付きで刃を磨く必要がないため、手間がかからず刃の交換が簡単です。

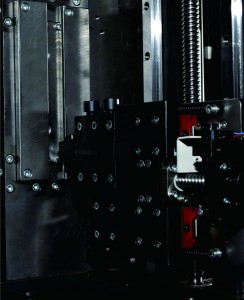

品質の高いボール軸と精度の高い直線スライドレールを配備。

コントロールソフトにより溝削工程と溝削深度を自由に設定できます。

これによって溝削加工の一貫性が保証され、加工工程中の騒音が低く、粉塵もなく、環境にやさしいエコ製品である。

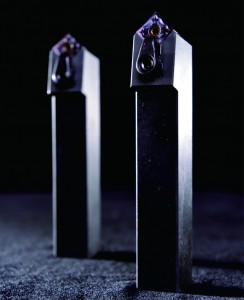

・ドイツ製の弧王室合金刃は高度が高く損耗が低く、両面8本付きで刃を磨く必要もありません。1本の刃で約2万回あまりの溝削をすることができます。

・両刃交換式ベンディングモデルを採用し曲げ力が大幅に向上し、曲げる時に発生する傷が大幅に減少。各種複雑な図形を正確に曲げることができ複雑な形状や変化に富んだ文字にも容易に対応することができます。

技術数値

溝削方式 平削バイト溝削方式
曲げ刃タイプ 両刃式
外形寸法(mm) L1800×W950×H1400
板材幅(mm) 15〜60、60〜100、100〜150
板厚(mm) 0.4〜1.2ステンレス、0.4〜1.0ステンレス、0.4〜0.8ステンレス
最小U字曲げ Φ6
 精度 0.01mm
 ファイル形式 PLT
 電力 AC220V 50Hz 2.0kw
 総重量 420kg
